TGBT : définition, rôle et conception selon la norme IEC 61439
Un Tableau Général Basse Tension n’est pas un produit catalogue qu’on sélectionne sur une grille tarifaire. C’est un ensemble d’appareillage conçu sur la base d’un bilan de puissance, d’une architecture de réseau et d’exigences normatives précises — avant même qu’un composant soit positionné sur une platine. Comprendre ce qu’est un TGBT, ce qu’il fait réellement et comment la norme IEC 61439 encadre sa conception, c’est la première étape pour piloter un projet de tableauterie en donneur d’ordre averti.
Ce que le TGBT fait concrètement dans une installation BT
Le TGBT — Tableau Général Basse Tension — est le point de tête de toute installation électrique basse tension. Il reçoit l’alimentation depuis le transformateur HTA/BT ou directement depuis le réseau public de distribution, puis la répartit vers les tableaux divisionnaires ou les récepteurs principaux.
Ses fonctions sont au nombre de quatre :
- Réception et sectionnement de l’arrivée principale
- Distribution de l’énergie vers les départs secondaires
- Protection des circuits contre les surintensités, courts-circuits et défauts d’isolement
- Mesure et supervision — comptage d’énergie, contrôle de la qualité de réseau, télécommande
Sur un site industriel, le TGBT est souvent complété par des tableaux divisionnaires positionnés au plus près des équipements à alimenter. La structure du réseau BT — radiale, bouclée, ou avec source de secours — conditionne directement l’architecture interne du TGBT : nombre de jeux de barres, couplage normal/secours, gestion des priorités de coupure.
Ce point mérite attention lors de la rédaction du CCTP : un TGBT mal spécifié en amont génère des révisions de schémas coûteuses en phase d’études.
La norme IEC 61439 : ce qu’elle impose réellement au constructeur d’ensemble
La norme IEC 61439 — transposée en France sous la référence NF EN 61439 — est le référentiel de conception et de vérification applicable à tous les ensembles d’appareillage basse tension. Elle remplace depuis 2014 l’ancienne norme CEI 60439.
Elle distingue deux rôles clés :
- Le constructeur d’origine : l’organisme qui a réalisé la conception de l’enveloppe et établi la vérification de conception associée (c’est typiquement Schneider Electric ou Legrand pour leurs gammes de cellules)
- Le constructeur d’ensemble : le tableautier qui assemble, câble et livre le TGBT en s’appuyant sur la conception d’origine — et qui endosse la responsabilité de la vérification individuelle de série
Ce partage de responsabilités a une implication directe pour le donneur d’ordre : le tableau livré doit être accompagné d’une déclaration de conformité IEC 61439 signée par le constructeur d’ensemble, pas uniquement par le fabricant des cellules.
La norme IEC 61439-2 couvre spécifiquement les ensembles d’appareillage de puissance — ceux qui constituent les TGBT industriels et tertiaires. Elle fixe des exigences précises sur :
- La tenue en échauffement — pour les courants assignés supérieurs à 1 600 A [À VÉRIFIER], seul l’essai est admis, le calcul ne suffit plus
- Les distances d’isolement et lignes de fuite
- La tenue aux courts-circuits selon l’Icc du réseau
- Les vérifications individuelles de série réalisées sur chaque tableau avant livraison
La NF C 15-100, complémentaire, régit quant à elle l’installation de ce même TGBT dans le bâtiment : implantation, accessibilité, mise à la terre.
Formes constructives et indices de service : les choix qui engagent
La norme IEC 61439 ne définit plus les « formes » 2B/3B/4B de l’ancienne 60439. Elle les remplace par la notion d’indice de service (IS), qui caractérise le niveau d’isolation interne entre les unités fonctionnelles — et donc le niveau de sécurité lors d’interventions en exploitation.
| Indice | Isolation jeu de barres | Isolation unités fonctionnelles | Usage typique |
|---|---|---|---|
| IS 111 | Non séparé | Non séparé | Tertiaire standard |
| IS 211 | Séparé | Non séparé | Industrie légère |
| IS 311 | Séparé | Séparé entre elles | Industrie process |
| IS 333 | Séparé | Séparé + accessible séparément | Haute continuité de service |
Le choix de l’indice conditionne la structure interne du TGBT, son volume, et son coût. Un IS333 implique une enveloppe et une organisation interne significativement différentes d’un IS111 — et une capacité d’intervention sous tension partielle sans coupure générale, ce qui est souvent décisif dans les environnements industriels à forte contrainte de continuité.
Ce que ça change sur le terrain : la conception en atelier

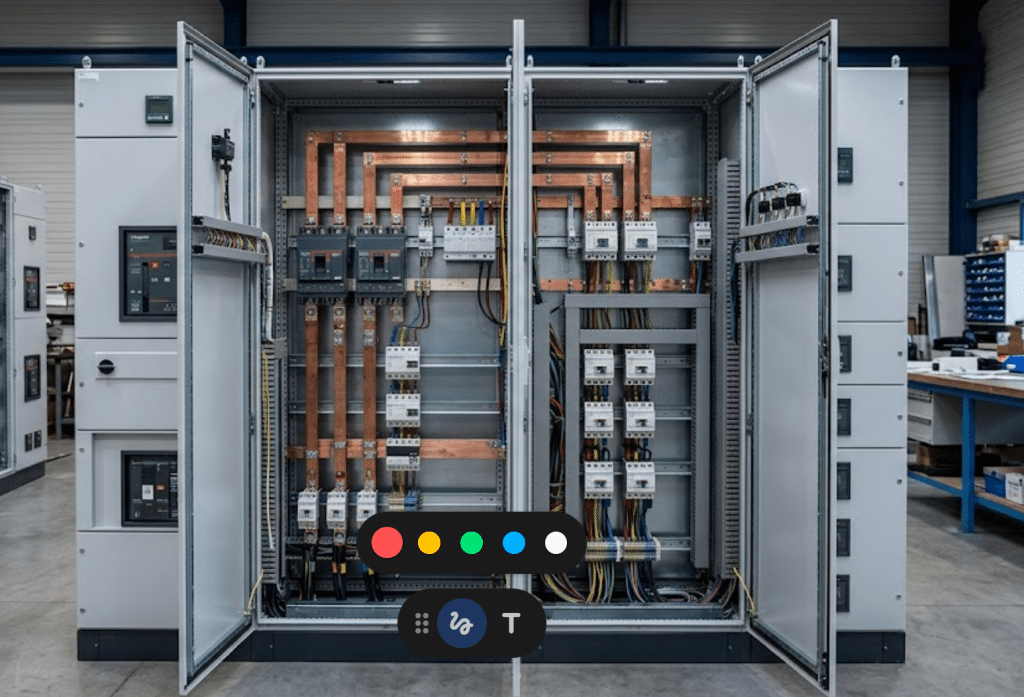

Un TGBT conçu et câblé en atelier par un tableautier certifié traverse plusieurs étapes avant d’arriver sur site :
- Analyse du bilan de puissance et du schéma unifilaire fourni par le bureau d’études
- Conception de l’implantation interne — disposition des départs, cheminement des câbles, séparations internes selon IS
- Sélection et approvisionnement de l’appareillage (disjoncteurs de puissance, interrupteurs différentiels, jeux de barres, relais de mesure)
- Câblage, repérage, étiquetage selon les plans
- Essais de série selon IEC 61439 : contrôle visuel, essai diélectrique, vérification des connexions, mesure de résistance d’isolement
- Établissement de la déclaration de conformité et de la documentation technique livrée avec le tableau
C’est l’ensemble de ce processus — et pas uniquement la qualité des composants — qui garantit la conformité du TGBT livré. Un tableau équipé de matériels Schneider Electric ou Legrand ne vaut que par la qualité de sa réalisation en atelier et la rigueur des vérifications de série réalisées avant expédition.
ARMEL dispose d’un bureau d’études intégré et d’un stock de plus de 2 000 références permettant de maîtriser les délais de réalisation [À VÉRIFIER]. Chaque TGBT livré est accompagné de sa documentation de conformité IEC 61439.
